Hur styr man temperaturen på avvaxningskärlet enligt processkurvan?

För att uppnå målet att strikt följa processkurvan för temperaturkontroll i vakuumavvaxningsreaktorer kan många aspekter inte ignoreras.

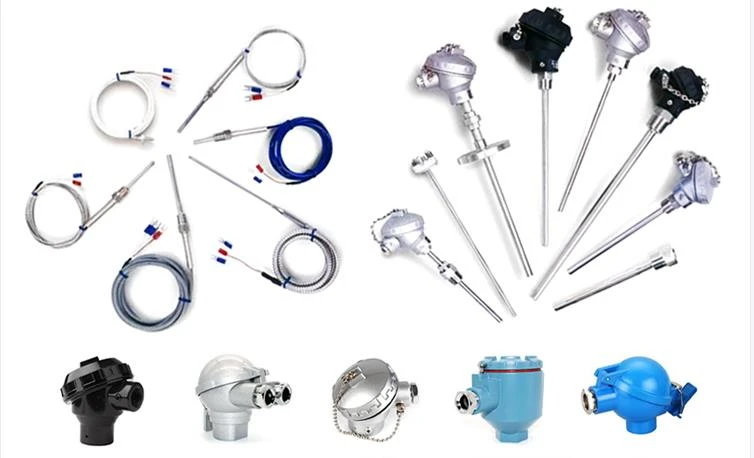

Värmarens struktur bör vara rimlig, och konfigurationen av de elektriska värmeelementen bör säkerställa enhetligheten i ugnstemperaturen. Försök att packa materialet i brickan så mycket som möjligt, vilket är fördelaktigt för jämn temperatur. Termoelementets position ska kunna reflektera temperaturförändringar exakt och i rätt tid, och dess prestanda ska vara stabil. För närvarande, även om termoelement av B-typ är dyrare, visar de fortfarande sin tillämpbarhet i avvaxnings- och sintringsprocessen på grund av deras höga noggrannhet och lämpliga temperaturmätningsintervall.
Den nuvarande strömförsörjningen för vakuumavvaxningsreaktorer använder huvudsakligen styrbara kiselspänningsregulatorer och magnetiska spänningsregulatorer. Den kontrollerbara kiselspänningsregulatorn har bra regleringsprestanda och hög effektivitet. Vid val är det nödvändigt att lägga till en spänningsreducerande transformator och notera att tyristorns strömförsörjning bör anpassas till transformatorns induktiva belastning. Magnetisk spänningsregulator är en styrbar transformator med styrlindning och arbetslindning. Det är faktiskt en kombination av en mättad reaktor och en transformator, med goda yttre egenskaper. På grund av närvaron av reaktorn är belastningsvågformen förvrängd. Men när uteffekten ökar, förbättras belastningsvågformen avsevärt, och effektfaktorn ökas också avsevärt. När man använder en magnetisk spänningsregulator är det lämpligt att välja en med lägre startspänning, eftersom långsam uppvärmning i lågtemperaturzonen är avgörande för avvaxning av sintring.
Det är tillrådligt att använda SERVES-algoritmen i denna ugn, som fullt ut kan spela rollen som underjustering, övervinna systemets tröghet, säkerställa snabb effektjustering under uppvärmningsprocessen och få den faktiska värmekurvan att matcha den inställda kurvan väl.
Självinställningen av parametrarna för avvaxningskärlet är baserad på svaret från det slutna kretssystemet från störningsdynamik till stabilt tillstånd, och beräknar det optimala PID-inställningsvärdet på egen hand. Justeringsprocessen kan dock orsaka överdriven kalibrering, vilket inte är tillåtet för vissa komponenter.
Vi kan sänka de relevanta temperaturvärdena på lämpligt sätt när vi ställer in programmet. Dessutom kan befintliga instrument minska överskridandet i vissa aspekter genom amplitudbegränsande åtgärder. Vid självinställning av parametrar bör det noteras att lågtemperaturzonen kräver längre tid på grund av långsam kylning och överdriven justering. Tillräcklig tid bör lämnas när du ställer in programmet, annars kan inställningsprocessen inte slutföras och tiden har passerat, och parametrarna kommer inte att kunna ställas in. Operatören bör behärska vissa grundläggande kunskaper om automatisk styrning så mycket som möjligt, förstå inverkan av olika justeringsparametrar på styrprestanda och inte nödvändigtvis utföra självinställning på varje programkurva, eftersom körning från låg till hög temperatur kräver mycket tid och energiförbrukning, samt en stor mängd el och kylvatten. Så länge du har en klar förståelse för detta system är det möjligt att direkt välja lämpliga justeringsparametrar.
